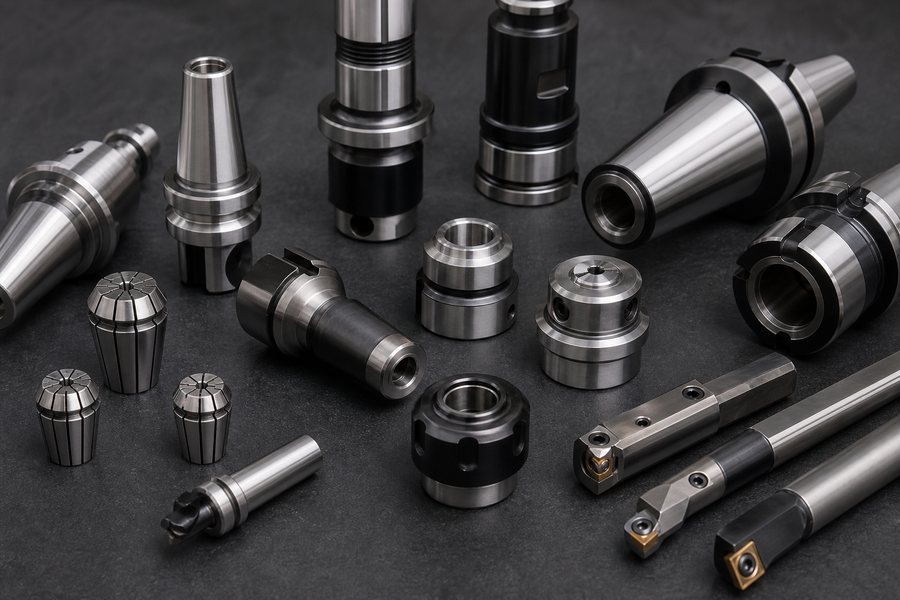

Инструментальная оснастка на заказ по чертежу

Что такое инструментальная оснастка по чертежам и зачем её заказывают

Инструментальная оснастка — это промежуточное звено между шпинделем станка и режущим инструментом: державки, корпуса фрез, расточные оправки, переходные втулки и удлинители. Нестандартная оснастка требуется при использовании специфических шпиндельных интерфейсов, при необходимости увеличить вылет инструмента без потери жёсткости или при адаптации инструмента к нетиповым станкам и автоматическим линиям.

Производим инструментальную оснастку по чертежам с балансировкой до G2.5 и радиальным биением ≤0.003 мм. Принимаем заказы от 1 штуки. Расчёт — в течение 2 часов после получения чертежа. При отсутствии чертежа разрабатываем конструкцию под конкретный станок и инструмент по описанию задачи или образцу.

Особая потребность в заказной оснастке возникает при эксплуатации оборудования с нестандартными шпиндельными интерфейсами, при производстве отечественных аналогов оснастки для импортных станков, а также при создании оснастки для узкоспециализированных технологических операций — глубокого растачивания, хонингования, высокоскоростного фрезерования.

Виды инструментальной оснастки на заказ

• Инструментальные державки — под интерфейсы VDI, HSK-A/E/F/T, BT30/BT40/BT50, SK30/SK40/SK50, Capto C3–C8, конус Морзе. Для токарных, фрезерных и многоцелевых обрабатывающих центров. Нестандартные исполнения по чертежу.
• Корпуса торцевых фрез — Ø50–400 мм под сменные пластины СМП. Рассчитываем под конкретный тип пластин — APMT, SEHT, RDHT, WNMG и другие. Балансировка G2.5 при частоте ≥8000 об/мин.
• Расточные оправки и борштанги — для точного растачивания отверстий квалитета H5–H7 с диаметральной погрешностью ±0.002–0.005 мм. Регулируемые микрорасточные блоки по запросу.
• Удлинительные втулки и переходники — для увеличения вылета при обработке в труднодоступных зонах или для согласования нестандартных сопряжений. Изготавливаем под любые комбинации интерфейсов.
• Цанговые патроны — нестандартные исполнения с усиленным патронодержателем или с антивибрационной демпфирующей конструкцией.
• Оснастка для автоматических линий — многоместные разветвлители, специальные переходники для роботизированных комплексов, оснастка с интегрированным подводом СОЖ.

Технические возможности производства оснастки

Производство оснастки требует высокой точности токарно-фрезерной обработки и строгого контроля биения. Используем ЧПУ-токарные центры с максимальным отклонением от круглости 0.001 мм. Каждая единица оснастки проходит контроль биения на стенде с цифровым индикатором, результаты вносятся в паспорт качества.

Балансировка динамическая выполняется на балансировочных стендах до класса G2.5 для оснастки, применяемой при частоте вращения 8000 об/мин и выше. Для высокоскоростных применений выполняем балансировку до G1.0. Резьбовые соединения и конусные посадки контролируются калибрами и угломерами.

Как правильно сделать заказ оснастки

• Тип и интерфейс шпинделя — HSK-A63, BT40, VDI-40, SK50 и т. д. Точный размер и стандарт посадки.
• Посадочный диаметр под инструмент — диаметр хвостовика или посадки инструмента, длина вылета.
• Требования к биению — допустимое радиальное биение в контрольной точке (обычно на расстоянии 3D от торца).
• Частота вращения — необходима для назначения требований к балансировке.
• Обрабатываемый материал и операция — влияет на выбор материала оснастки и покрытия.
• Объём и срок — от 1 штуки за 5–12 дней, серийная партия — 12–20 рабочих дней.

Почему предприятия заказывают нестандартную оснастку

Стандартные каталоги покрывают распространённые интерфейсы и типоразмеры. При эксплуатации оборудования с нестандартными шпиндельными интерфейсами, при производстве отечественных аналогов оснастки для импортных станков или при создании оснастки для специфических операций — без заказного производства не обойтись.

Заказная расточная оправка с минимальным биением позволяет растачивать отверстия квалитета H5 там, где стандартная оснастка обеспечивает только H7. Для прецизионных деталей авиационной и медицинской техники это критически важно.
