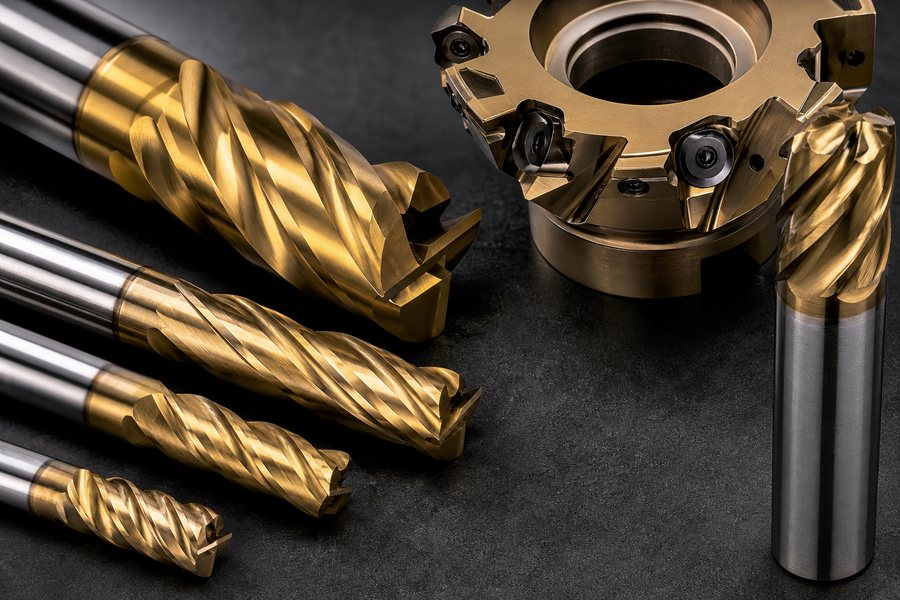

Фрезы на заказ по чертежу

Что такое фрезы по чертежам и зачем их заказывать

Изготовление фрез по чертежам на заказ — это производство режущего инструмента с геометрией, адаптированной под конкретную деталь, материал заготовки и возможности станка. Стандартный каталог ведущих производителей покрывает не более 30% реальных потребностей современного производства: нестандартные диаметры, специальные профили, особые марки сплавов и конфигурации хвостовиков вынуждают машиностроительные и авиастроительные предприятия обращаться к специализированным изготовителям.

Фрезы по чертежам заказчика производятся на 5-осевых заточных центрах с числовым программным управлением. Принимаем заказы от 1 штуки для опытных образцов и до серийных партий. Расчёт стоимости — в течение одного рабочего дня. Если готового чертежа нет — инженерный отдел разработает конструкцию по образцу, эскизу или описанию операции.

Заказное производство фрез оправдано всякий раз, когда каталожный аналог не обеспечивает нужную стойкость, не подходит по конструктиву или создаёт риск брака при ответственной обработке. Собственное производство позволяет полностью контролировать геометрию, марку сплава и качество покрытия — и получить инструмент, оптимизированный именно под вашу задачу.

Виды фрез, которые производим по чертежам

Производство охватывает полный спектр фрезерного инструмента — от миниатюрных концевых до крупных насадных корпусных фрез.

• Концевые фрезы по чертежу — черновые, чистовые, сферические (ball-nose), радиусные и угловые исполнения. Диаметры от Ø2 до Ø80 мм, число зубьев от 2 до 12, угол спирали 15–55°. Хвостовик: цилиндрический, с лыской Weldon, конус Морзе МК1–МК5, VDI, HSK. Применяются для контурной обработки, карманов, уступов и 3D-поверхностей.
• Дисковые фрезы по чертежам — трёхсторонние, отрезные, для пазов и канавок. Диаметры Ø50–400 мм, ширина от 1.5 мм, исполнение с напайными пластинами или под сменные СМП. Для нарезания шпоночных пазов, торцовки и отрезки заготовок.
• Червячные фрезы по чертежам заказчика — однозаходные и многозаходные, модуль M0.5–M20, классы точности AA, A, B. Материал HSS-PM или твёрдый сплав с покрытием TiCN или TiAlN. Для нарезания зубчатых колёс методом обкатки.
• Фасонные и профильные фрезы — инструмент с нестандартным профилем режущей кромки для воспроизведения конкретного контура на детали. Профиль контролируется на КИМ, допуск ±0.01–0.02 мм.
• Насадные торцевые фрезы — корпус под сменные пластины СМП или с напайными твёрдосплавными зубьями, диаметры Ø50–250 мм, посадочный диаметр по чертежу.
• Специальные профильные фрезы — для нарезания шлицев, шестерён, зубьев и нестандартных профилей на деталях сложной конфигурации.

Для каждого типа инструмента подбирается оптимальная марка основного материала: ВК8, ВК6-ОМ, Т15К6, HSS-PM Р6М5К5 или субмикронный твёрдый сплав для малых диаметров. Покрытие назначается под обрабатываемый материал: TiAlN и AlCrN — для нержавейки и жаропрочных сплавов, TiCN — для конструкционных сталей и чугунов, DLC — для цветных металлов.

Технические возможности производства фрез

Точность геометрии — ключевой параметр режущего инструмента. Производство работает на 5-осевых шлифовальных центрах, что позволяет обеспечить биение режущих кромок не более 0.003 мм, точность диаметра ±0.005 мм и шероховатость передних граней Ra 0.2–0.4 мкм. Это соответствует уровню инструментов Sandvik Coromant, Kennametal и Walter в классе h6.

Контроль геометрии ведётся на измерительных центрах с протоколированием основных параметров: диаметра, угла спирали, угла заточки, биения и длины рабочей части. Каждая партия инструмента сопровождается паспортом с результатами замеров. Спектральный анализ материала подтверждает соответствие марки сплава требованиям технического задания.

Термообработка — закалка до HRC 63–66 и многократный отпуск — проводится в вакуумных печах, что исключает окисление поверхности и обеспечивает стабильную твёрдость по всему сечению. PVD-покрытие наносится после шлифовки и финишной заточки в вакуумной камере при температуре 400–500 °C.

Как правильно сделать заказ фрезы по чертежу

Грамотно составленное техническое задание сокращает срок изготовления и исключает доработки. При оформлении заявки важно указать следующее:

• Чертёж или 3D-модель — форматы DWG, DXF, PDF, STEP, IGES. Без готового чертежа принимаем эскиз или образец для обмера.
• Обрабатываемый материал — марка, твёрдость HRC и тип операции (черновая/чистовая). Это определяет марку сплава и вид покрытия.
• Тип шпинделя и хвостовика — BT, HSK, Capto, конус Морзе, VDI. Влияет на выбор конструкции хвостовика и числа зубьев.
• Режимы резания — скорость, подача, глубина. Если неизвестны — рекомендуем при согласовании конструкции.
• Требования к качеству поверхности — параметр Ra, квалитет или допуск на обрабатываемый размер.
• Объём партии и сроки — от 1 штуки за 5–10 дней, серийная партия от 50 шт. — 10–20 рабочих дней.

После получения заявки инженер свяжется с вами в течение 2 часов, уточнит параметры и согласует чертёж. Производство начинается только после вашего подтверждения.

Почему предприятия выбирают заказное производство фрез

Типовой каталог охватывает стандартизированные диаметры и длины. Когда деталь требует нестандартного профиля канавки, уменьшенного хвостовика под конкретный патрон или специального покрытия — единственный выход — заказное производство. Предприятия авиастроения, нефтегаза, оборонного комплекса и автомобилестроения регулярно сталкиваются с этой задачей.

Заказная фреза с подобранной геометрией и оптимальным покрытием увеличивает ресурс в 2–4 раза по сравнению с аналогом из стандартного каталога. При этом небольшая партия фрез по чертежу у отечественного производителя обходится в 2–3 раза дешевле импортных аналогов при сопоставимом качестве. Паспорт качества и сертификат материала включены в поставку.
