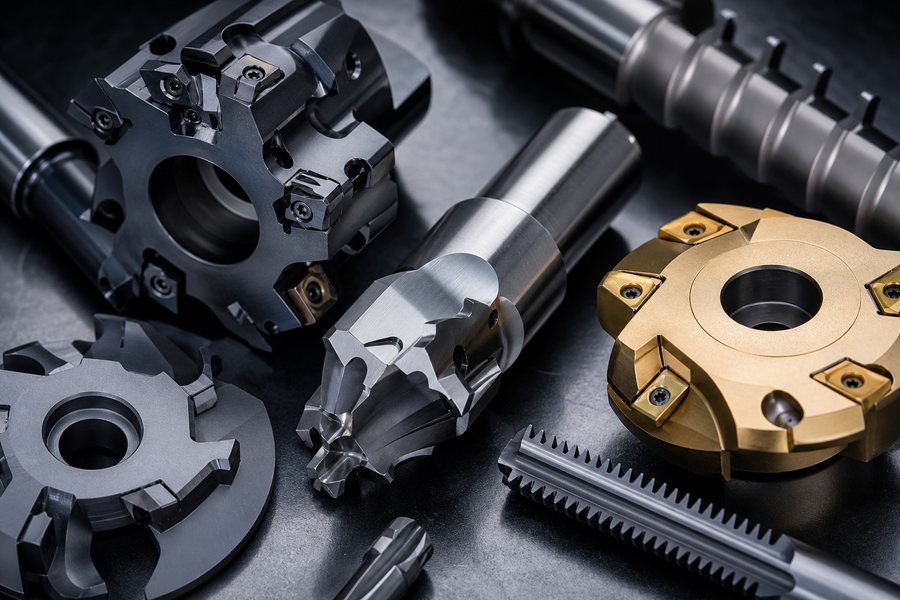

Специнструмент на заказ по чертежу

Что такое специнструмент и когда его заказывают

Специальный режущий инструмент — это инструмент, разработанный и изготовленный под конкретную деталь, операцию или технологический процесс, когда ни один каталожный аналог не подходит по геометрии, габаритам или техническим характеристикам. Производим специнструмент по чертежам заказчика с контролем геометрии на КИМ и выдачей паспорта качества на каждую партию.

Заказной специнструмент применяется в авиастроении при обработке конструктивно сложных деталей из алюминиевых, титановых и жаропрочных сплавов, в автомобилестроении при производстве деталей трансмиссии и двигателя, в нефтегазовом секторе для изготовления элементов трубопроводной арматуры и корпусов клапанов с нестандартными резьбами и профилями.

Принимаем заказы от 1 штуки для опытных образцов и испытательных стендов. Расчёт стоимости — в течение 2 рабочих часов. При необходимости инженерный отдел разработает конструкцию инструмента по операционному эскизу или технологическому заданию — без дополнительной оплаты при заказе от 5 штук.

Что входит в понятие «специнструмент»

• Фасонный инструмент — фрезы, резцы и свёрла с нестандартным профилем режущей кромки, воспроизводящие заданный контур на детали. Применяются при точении, фрезеровании и протяжке канавок, пазов и специальных профилей. Точность профиля — ±0.01–0.02 мм, контроль на КИМ.
• Сложнопрофильный инструмент — несколько различных диаметров или профилей в пределах одного инструмента. Позволяет обрабатывать сложные поверхности за один проход и исключить переустановку детали.
• Комбинированный инструмент — объединяет несколько операций: сверление + зенкование + нарезание резьбы, или фрезерование + сверление + развёртывание. Сокращает машинное время и количество инструмента в магазине станка.
• Ступенчато-профильный инструмент — для изготовления деталей со ступенчатыми отверстиями и контурами заданного профиля за одну операцию.
• Инструмент с нестандартным хвостовиком — под специфические шпиндели, патроны и переходники, нестандартные посадочные диаметры.
• Инструмент для автоматических линий — с доработанными конструктивными элементами под роботизированные комплексы, со стружкоотводом под конкретную компоновку обрабатываемой детали.

Технические возможности производства специнструмента

Производство специального инструмента требует как высокоточного оборудования, так и инженерной компетенции при разработке конструкции. Используем 5-осевые шлифовальные центры с числовым программным управлением, что позволяет воспроизвести практически любой трёхмерный профиль режущей кромки с точностью ±0.005 мм. Контроль геометрии проводится на координатно-измерительных машинах с протоколированием каждого параметра.

Для инструмента со сложным профилем выполняем предварительный CFD-анализ стружкоотвода и при необходимости корректируем геометрию канавок до запуска в серию. PVD-покрытие наносится в вакуумной камере при температуре, исключающей деформацию тонкостенных и точных элементов конструкции.

Как правильно оформить заказ специнструмента

• Чертёж инструмента или операционный эскиз — DWG, PDF, STEP. Если чертежа нет — описание операции, схема базирования детали, операционный карточный эскиз.
• Обрабатываемый материал и операция — марка, твёрдость HRC, тип обработки (черновая/чистовая), глубина и ширина резания.
• Требования к качеству обработанной поверхности — Ra, квалитет, допуск на форму и расположение.
• Чертёж или описание детали — помогает правильно выбрать геометрию и конструкцию инструмента.
• Тип станка и шпинделя — интерфейс хвостовика, мощность привода, максимальная частота вращения.
• Объём партии — от 1 штуки; при опытном образце желательно заказывать 2–3 шт. для возможности корректировки конструкции после испытаний.

Почему предприятия выбирают заказной специнструмент

Основная причина — экономия машинного времени. Комбинированный инструмент, выполняющий несколько операций за один проход, сокращает цикл обработки в 1.5–3 раза. На деталях, которые производятся сотнями тысяч штук в год, это критически важно.

Второй аргумент — качество поверхности. Фасонный инструмент, профиль которого точно соответствует контуру детали, исключает накопленные погрешности при обработке нескольких поверхностей раздельными инструментами. Для деталей с допуском формы 0.01–0.02 мм это часто единственный приемлемый технологический подход.
