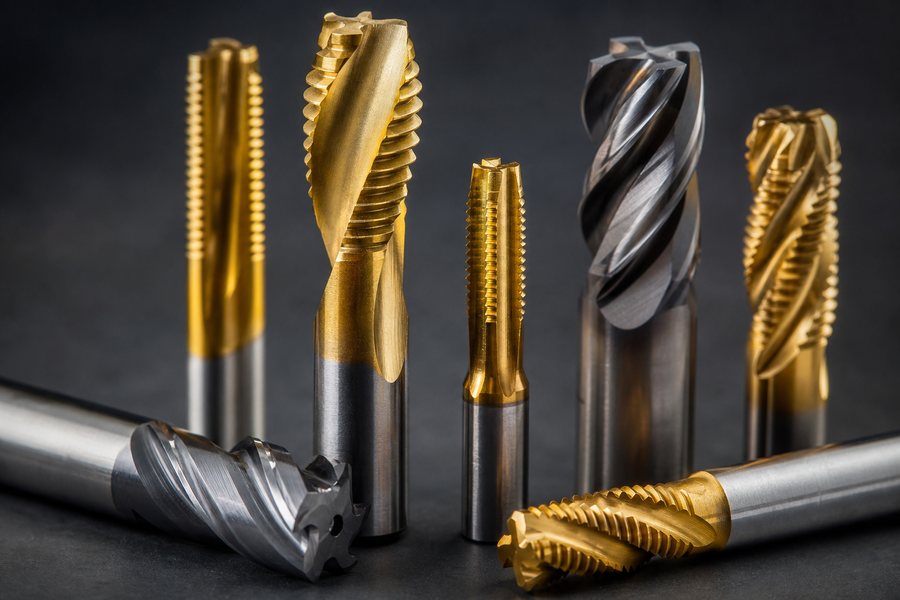

Резьбовой инструмент на заказ по чертежу

Что такое резьбовой инструмент по чертежам и зачем его заказывать

Нестандартный резьбовой инструмент необходим при нарезании специальных резьб — трапецеидальных, упорных, конических, с нестандартным шагом, многозаходных или резьб по иностранным стандартам, которые не представлены в типовых каталогах. Производим метчики, резьбофрезы и плашки по чертежам заказчика на высокоточном оборудовании с контролем профиля резьбы на измерительной машине.

Заказной резьбовой инструмент востребован в нефтегазовой, авиационной, оборонной отраслях и в производстве медицинского оборудования — везде, где применяются специальные профили резьбы: NPT, BSPT, Tr, ACME, UN, UNJ и отраслевые стандарты. Принимаем заказы от 1 штуки, расчёт стоимости — в течение 2 часов.

При отсутствии чертежа разрабатываем конструкцию по образцу, детали, которую необходимо нарезать, или по стандарту резьбы. Инженер подбирает оптимальную геометрию, марку материала и покрытие под конкретный обрабатываемый материал и тип станка.

Виды резьбового инструмента на заказ

• Метчики машинные — M1–M100, дюймовые UNC/UNF, трапецеидальные Tr, упорные S, конические NPT/BSPT/NPTF. Для нарезания резьбы на ЧПУ и агрегатных станках. Исполнение с подводом СОЖ, с прямыми или спиральными стружечными канавками.
• Метчики ручные — комплекты из 2–3 штук, M2–M52, UNC/UNF, специальные. Для слесарно-сборочных операций и ремонтных работ.
• Бесстружечные метчики (раскатники) — для нарезания резьбы в пластичных материалах: алюминии, меди, мягкой стали. Образуют резьбу методом пластической деформации без снятия стружки, обеспечивая прочность резьбы на 30–40% выше, чем у стружкообразующих метчиков.
• Резьбофрезы — цельные твёрдосплавные и сборные со сменными пластинами. М3–М120, шаг и профиль по чертежу. Применяются на ЧПУ-центрах для нарезания наружной и внутренней резьбы с подводом СОЖ, что особенно ценно при обработке глухих отверстий.
• Плашки круглые — для нарезания наружной резьбы вручную или на резьбонарезном станке. M2–M60, UNC/UNF, специальные профили.
• Резьбовые гребёнки и резцы — для токарных операций. Нарезание и нанесение резьбы на деталях сложной конфигурации.

Материалы и покрытия для резьбового инструмента

Выбор материала и покрытия критически важен для стойкости резьбового инструмента, особенно при работе с нержавеющими и жаропрочными сплавами.

• HSS-PM M35, M42, ASP2030 — стандарт для метчиков и плашек. Высокая ударная вязкость снижает риск поломки при нарезании резьбы в прерывистых условиях.
• HSS-PM M42 (Co8%) — для нержавейки и жаропрочных сплавов. Повышенное содержание кобальта обеспечивает теплостойкость до 620 °C.
• Твёрдый сплав ВК10, ВК15 — для резьбофрез при обработке жаропрочных и титановых сплавов. Высокая твёрдость HRA 89+.
• TiAlN — покрытие для метчиков при нарезании резьбы в нержавейке. Повышает стойкость в 3–5 раз.
• TiCN — для конструкционных сталей и чугуна. Низкий коэффициент трения снижает налипание стружки.
• Al₂O₃ (оксид алюминия) — для высокоскоростного нарезания резьбы в чугуне без СОЖ.

Как правильно сделать заказ резьбового инструмента

• Стандарт и профиль резьбы — метрическая, дюймовая, трапецеидальная, коническая, специальная. Шаг, класс точности (5H/6H/6G).
• Обрабатываемый материал — марка, твёрдость HRC, группа ISO (P/M/K/N/S/H). Определяет марку инструмента и покрытие.
• Тип операции — машинное нарезание, ручное, пластическое деформирование. Сквозное или глухое отверстие.
• Исполнение хвостовика — цилиндрический, квадрат, конус Морзе, ER-цанга.
• Требования к точности резьбы — квалитет (6H, 5H, 4H), допуск на шаг и угол профиля.
• Объём и срок поставки — от 1 штуки за 5–10 дней, серийная партия — 12–20 рабочих дней.

Почему предприятия выбирают заказное производство резьбового инструмента

Нестандартный резьбовой инструмент — одна из самых сложных позиций для закупки. Метчики для конических резьб NPT или BSPT, инструмент для нарезания резьб с нестандартным шагом, специальные исполнения под роботизированные линии — в стандартных каталогах такие позиции либо отсутствуют, либо имеют неприемлемые сроки поставки из-за рубежа.

Заказное производство позволяет получить инструмент точно под свою задачу в сроки от 5 дней. При заказе аналогов снятых с производства импортных метчиков или резьбофрез экономия составляет 50–70% по сравнению с оригиналом. Каждая партия сопровождается паспортом качества и, при необходимости, сертификатом соответствия.
