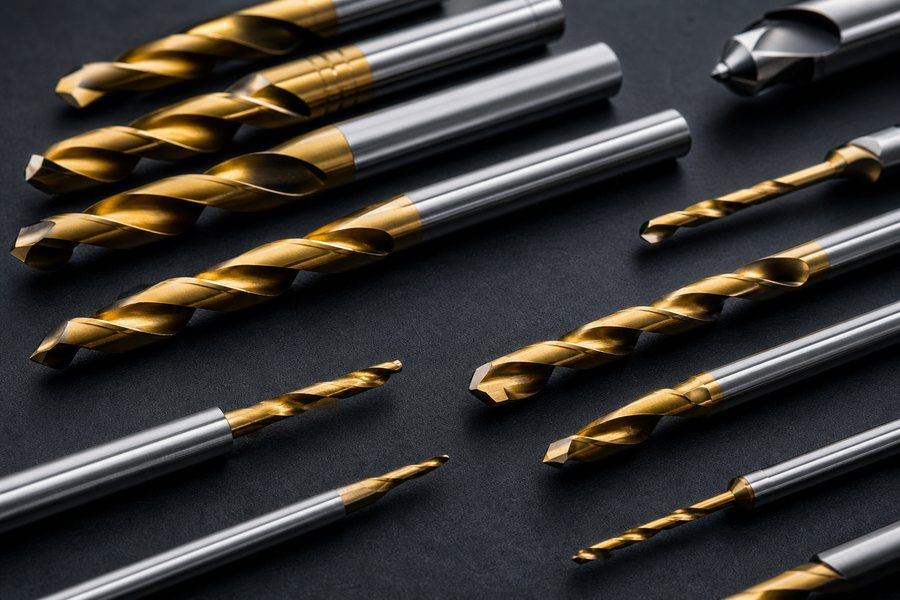

Свёрла на заказ по чертежу

Что такое свёрла по чертежам и когда их заказывают

Изготовление свёрл на заказ по чертежам востребовано в тех случаях, когда стандартный каталожный инструмент не решает производственную задачу: нестандартный диаметр или допуск, особая конфигурация хвостовика, нетипичный угол заточки, необходимость внутреннего подвода смазочно-охлаждающей жидкости или специальная геометрия для труднообрабатываемых материалов. Производим сверлильный инструмент по чертежам заказчика на специализированных шлифовальных центрах с контролем геометрии на координатно-измерительных машинах.

Принимаем заказы от 1 штуки для опытных образцов и нестандартных единичных позиций. Расчёт стоимости — в течение рабочего дня. Если готового чертежа нет — разрабатываем конструкцию по образцу, эскизу или технологическому заданию. Отгрузка по всей России через СДЭК, Деловые Линии и ТК Байкал-Сервис.

Особая область применения заказных свёрл — авиастроение, нефтегазовая и оборонная промышленность, где необходимы ружейные свёрла глубокого сверления с соотношением L/D до 40:1 и подводом СОЖ под давлением. Стандартный каталог таких позиций практически не предлагает.

Виды свёрл, которые производим по чертежам

• Спиральные свёрла — Ø0.5–80 мм, угол заточки 90–140°, правый и левый заход. Хвостовик цилиндрический или конус Морзе МК1–МК5. Применяются для сверления отверстий в стали, чугуне, нержавейке и цветных металлах.
• Ступенчатые свёрла — до 12 ступеней, диаметры по каждой ступени от Ø3 до Ø50 мм. Для листового металла, комбинированного зенкования и уменьшения числа переходов на ЧПУ.
• Ружейные свёрла глубокого сверления — L/D от 10:1 до 40:1, внутренний канал для подвода СОЖ под давлением 40–80 бар. Применяются при изготовлении гидравлических блоков, корпусов арматуры, авиационных деталей.
• Цельнотвёрдосплавные свёрла — Ø0.3–20 мм, субмикронный сплав для малых диаметров. Для обработки труднообрабатываемых материалов: нержавейка, жаропрочные и титановые сплавы.
• Комбинированные свёрла — совмещают сверление, зенкование, нарезание резьбы или цекование за один проход, исключая смену инструмента.
• Перовые и корончатые свёрла — для мягких материалов, дерева, пластика; а также крупных диаметров от Ø30 мм в металле.

Материалы и покрытия для свёрл

Выбор материала режущей части определяется обрабатываемым материалом и условиями резания.

• Твёрдый сплав ВК8, ВК10 — цельные свёрла для сталей, нержавейки и жаропрочных сплавов. Высокая твёрдость HRA 89–92 и износостойкость.
• Субмикронный твёрдый сплав — для свёрл диаметром от Ø0.3 мм, размер зерна 0.5–0.8 мкм.
• HSS-PM R6M5, M42, ASP2030 — для ружейных свёрл и сложных конфигураций, требующих ударной вязкости выше, чем у ВК.
• PVD TiAlN — повышает стойкость в 3–5 раз при обработке нержавейки и жаропрочных сплавов.
• PVD AlCrN — для высокоскоростного и сухого сверления при температурах до 1100 °C.
• TiN — универсальное покрытие для конструкционных сталей и общемашиностроительных задач.

Как правильно сделать заказ свёрл по чертежу

• Чертёж или 3D-модель — DWG, PDF, STEP. Без чертежа — принимаем образец для обмера на КИМ.
• Обрабатываемый материал — марка и твёрдость HRC, определяет марку сплава и покрытие.
• Тип операции — черновое или чистовое сверление, наличие подвода СОЖ, режимы резания.
• Требования к отверстию — квалитет (H7/H8/H11), допуск на диаметр, глубина сверления.
• Хвостовик и крепление — конус Морзе, цилиндрический, BT, ER-цанга, VDI.
• Объём и сроки — от 1 штуки за 5–10 дней, серийная партия — 10–18 рабочих дней.

Инженер рассчитает стоимость в течение 2 часов после получения чертежа. При необходимости — консультация по выбору геометрии и режимам резания без дополнительной оплаты.

Почему предприятия выбирают заказное производство свёрл

Ружейные свёрла L/D 30:1 и более, свёрла с нестандартными отклонениями диаметра, инструмент для экзотических сплавов — всё это практически отсутствует в стандартных каталогах. Заказное производство позволяет получить инструмент, точно соответствующий технологическому процессу и требованиям к качеству отверстия.

При производстве аналогов снятых с производства или недоступных импортных позиций стоимость получается на 40–60% ниже оригинала. Каждая партия сопровождается паспортом качества с результатами КИМ-контроля и спектральным анализом материала.
